快速催泪击发器

中盾ZD-A1型

快速催泪击发器

说明

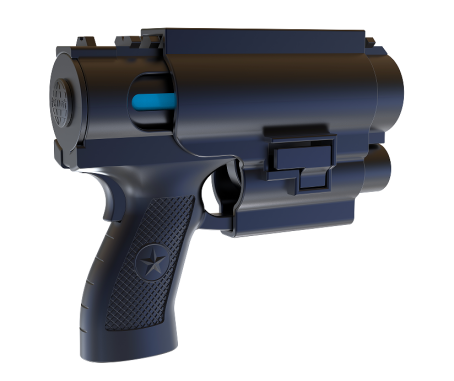

中盾ZD-A1型快速催泪击发器采用枪型外观设计，其与可视横喷型催泪喷射剂配套使用，起到快速击发催泪喷射剂（催泪剂应符合GA884-2018公安单警装备催泪喷射器）的作用；同时还配有照明装置，可实现强光照明和暴闪眩目的功能；具有保险模式、日间模式、夜间模式等工作模式。中盾ZD-A1型快速催泪击发器已申请国家专利（实用新型专利申请号：202322262359.3；外观专利申请号：202330568274.0）。

一、主要技术参数：

1、产品材质：尼龙6＋玻纤、6061-T6铝合金。

2、主体尺寸：长度：190±3mm；高度：158±3mm；厚度：47±3mm。

3、产品重量（不含催泪剂）：329±5g。快拔套重量：205±5g。

4、电池参数：3.7V/2600mAh， 电池型号18650。

5、电源参数：DC5V/1000mA电源充电，充电口Type-C，充电时间4小时。

6、照明装置：10W大功率白光LED，强光初始照度≥200lx，照明时间≥6小时，暴闪模式频率9Hz。

7、环境适应性：产品高温（55℃、2h），低温（-20℃、2h）各部分功能应正常。

8、拓展功能：具备皮卡汀尼导轨，可配合其他瞄具使用。

二、结构组成：

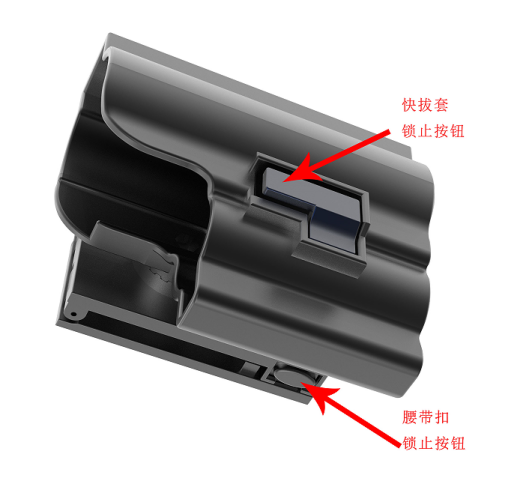

快速催泪击发器由枪型壳体、弹仓、弹仓后盖（包含滑动板、卡扣、弹簧）、枪型握把、扳机（击发装置）、模式切换开关、18650电池、电池筒、充电模块，电源开关、照明装置、快拔套等部件组成。

三、保险结构：

快速催泪击发器设置有保险装置，保险装置具备移动滑块设计，通过保险装置保险调节可以转变装置不同功能的使用。如保险模式、日间模式、夜间模式的切换，打开保险模式下不能激发催泪剂。

四、夜间模式：

快速催泪击发器带设置有照明装置，与快速催泪击发器为一体化设计，不可与拆卸，其在夜间模式下，激活照明装置，照明装置开始工作并发出灯光照明，同时，保险装置解锁，快速催泪击发器处于工作状态，可以正常击发催泪剂，击发同时照明装置进入爆闪状态，待击发停止后自动恢复成灯光照明。

五、使用说明：

快速催泪击发器的模式切换开关在最上端档位，为保险模式，此时不能发射催泪剂；模式切换开关在中间档位，为日间模式，此时握紧把手，压下催泪剂发射保险，勾动扳机即可发射催泪剂；模式切换开关在最下端档位，为夜间模式，照明装置打开，白光灯珠工作，此时握紧把手，压下催泪剂发射保险，勾动扳机即可发射催泪剂，击发催泪剂的同时光源照明装置进入爆闪状态，待击发停止后自动恢复成灯光照明。

更换催泪剂时，需向下滑动弹仓后盖滑动板，同时向后推动催泪剂罐体，装上新催泪剂罐体，按下弹仓后盖滑动板，即可锁止弹仓后盖。
